NORMA AMERICANA ASA
Opcional de cadena marca INT o TSUBAKI. Con o sin cubierta de aluminio. Repuestos opcionales.

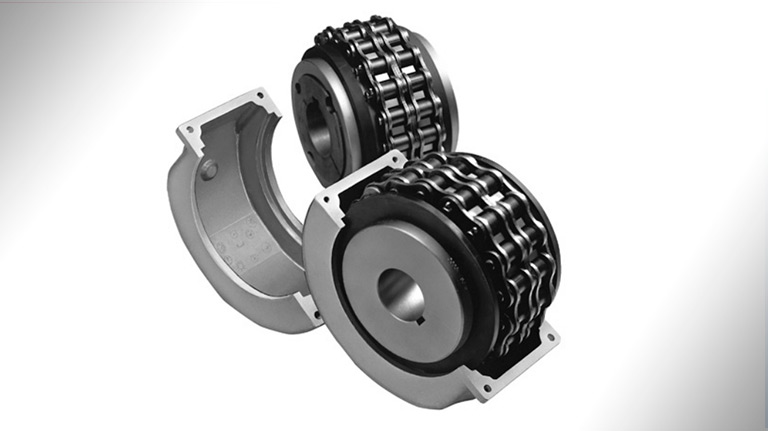

Los acoples flexibles tipo de cadena constan de dos piñones con dientes endurecidos y tallados especialmente para permitir buen desalineamiento angular y paralelo, sirve de elemento de unión convirtiéndolo en un acople ideal para transmitir alto torque a medias y bajas velocidades.
Opcionalmente pueden ser provistos de carcaza de aluminio para lubrificación con grasa fluida; ofrecen mayor resistencia y duración.
Elección del acople tipo cadena:
En la mayoría de los casos basta seleccionar el tamaño de acoples más pequeño que admita los ejes, sin exceder los diámetros máximos especificados “Diámetro de eje máximo”. Para mejores resultados, siga el siguiente procedimiento:
1) Escoja el factor de servicio de la siguiente tabla, según el motor y el equipo a acoplar:
![](/images/uploaded/Tabla factor de potencia - acople a cadena.png)
2) Multiplique los caballos de fuerza a ser transmitidos por el factor de servicio elegido para obtener los “caballos de fuerza de servicio”.
3) Escoja en la siguiente tabla el tamaño del acople que transmita los caballos de fuerza de servicio calculados a las RPM a las que va a operar el acople.
![](/images/uploaded/esquema dimensiones - acople a cadena.png)
4) Una vez seleccionado el acople, verifique la dimensión “A” de la tabla anterior, que es el “Diámetro de eje máximo”, y asegurése que el acople pueda alojar el eje mayor. De lo contrario, busque el siguiente acople más grande que admita los ejes a acoplar.
Asegúrese de no exceder las RPM máximas de cada acople.
*Las imágenes son meramente ilustrativas.
