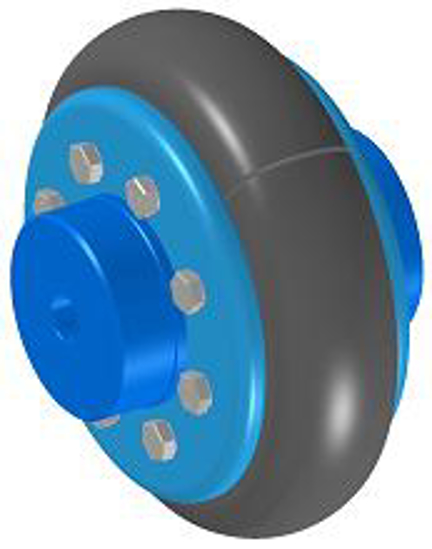

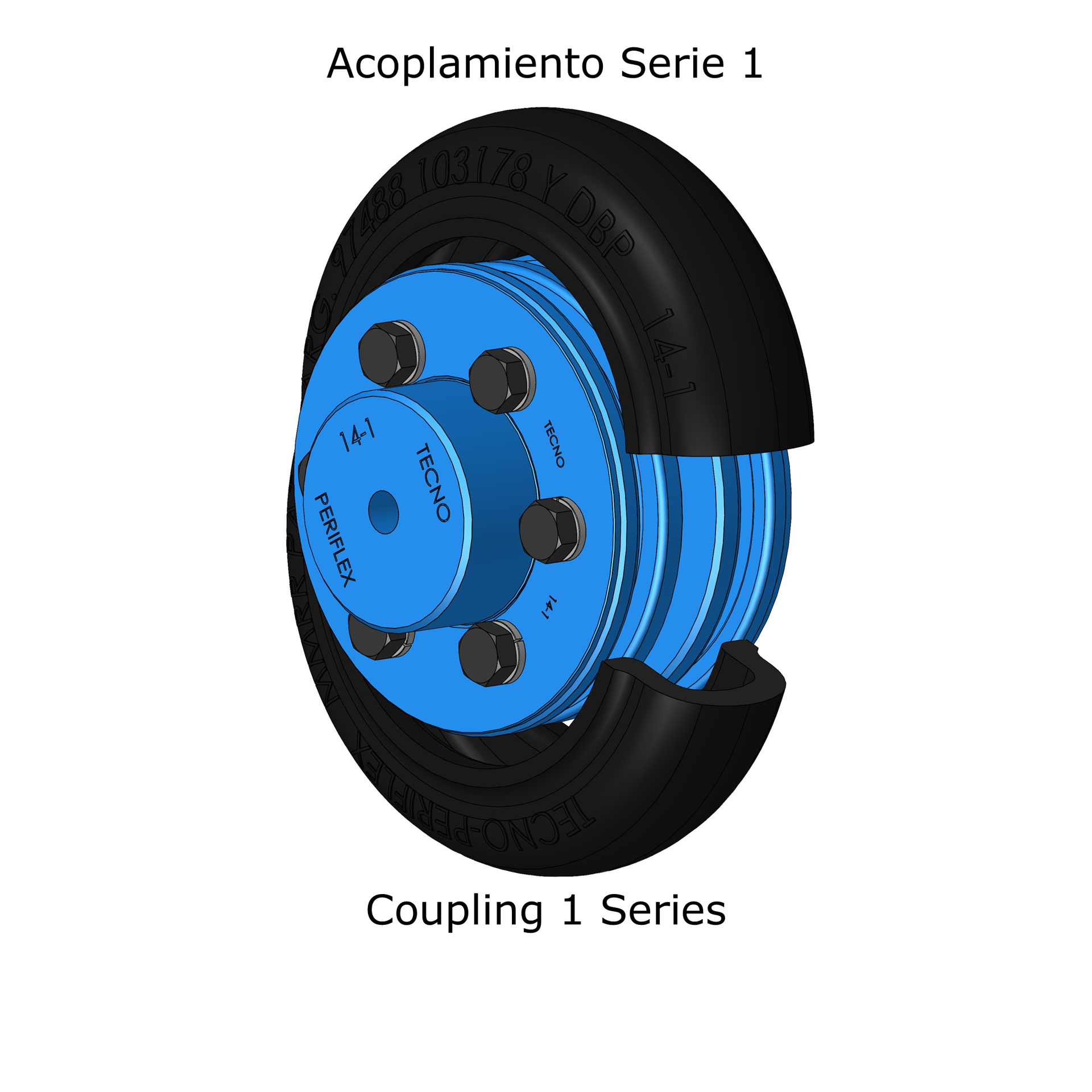

Banda toroidal de elastómero y telas, partida, con aros prensadores independientes.
Construcción bajo lineamientos de normas ISO 9001 y DIN 740.
Su diseño permite absorber grandes desalineaciones:
Ka: Desplazamiento Axial máximo de 8.0 mm. según modelo.
Kr: Desalineación Radial máxima de 5.2 mm. según modelo.
Kw: Desalineación Angular máxima de 4.0º en todos los modelos.
Torsionalmente muy elásticos y absorben grandemente las vibraciones. Con sus 22 modelos se puede transmitir un torque nominal hasta 1400 Kgm, con sobre cargas de 4200 kgm, con un alesaje máximo de ejes hasta 180 mm.
Elección del acople:
1) Escoja el factor de servicio de la siguiente tabla, según el motor y el equipo a acoplar:
2) Multiplique los caballos de fuerza a ser transmitidos por el factor de servicio elegido para obtener los “caballos de fuerza de servicio”.
3) Escoja en la siguiente tabla el tamaño del acople que transmita los caballos de fuerza de servicio calculados a las RPM a las que va a operar el acople.
4) Una vez seleccionado el acople, verifique la dimensión “Diámetro de eje máximo” y asegurése que el acople pueda alojar el eje mayor. De lo contrario, busque el siguiente acople más grande que admita los ejes a acoplar.
Asegúrese de no exceder las RPM máximas de cada acople.
*Las imágenes son meramente ilustrativas.
