    Fabricante: Tekmatic

    Buje de fijación TEK 110 008X015

    Consultanos precio. Asesoramiento al instante.

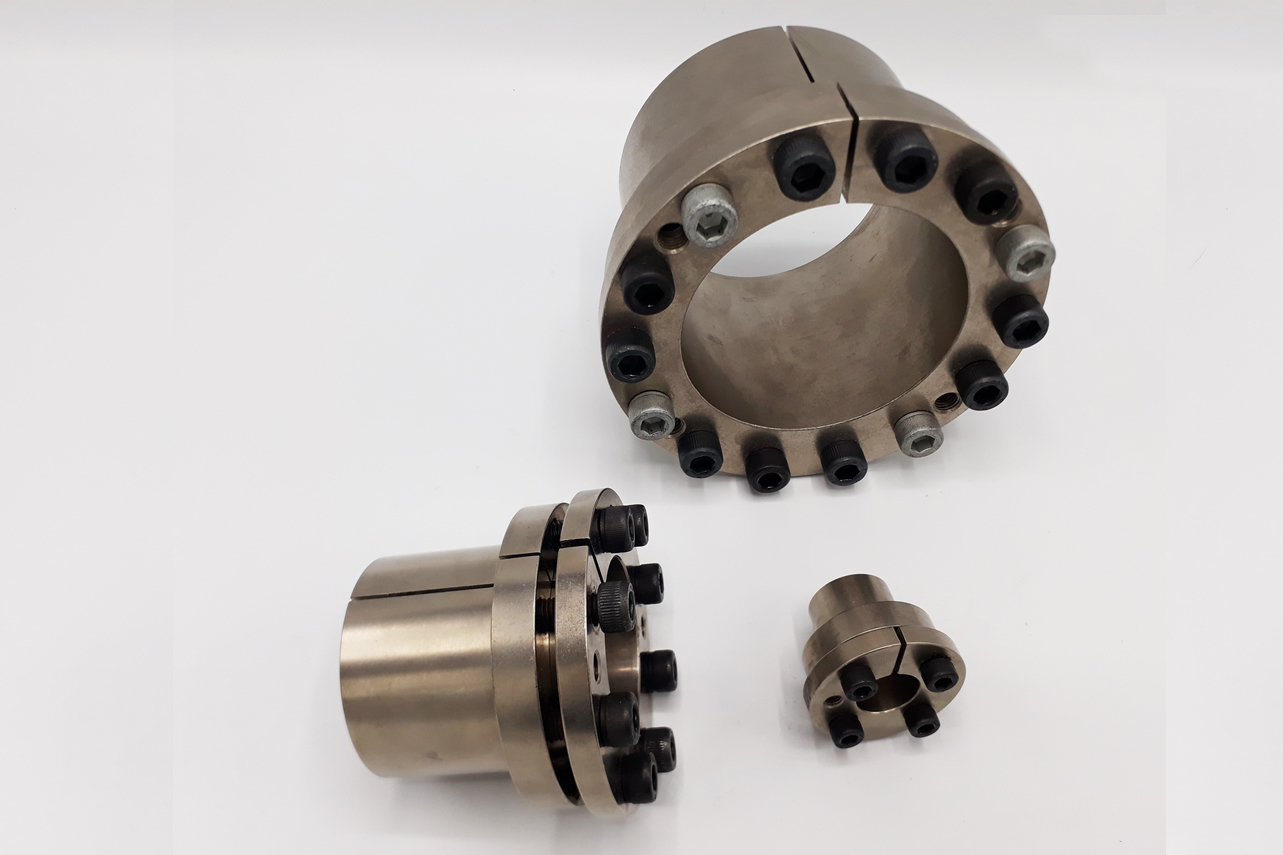

    Unidad de fijación autocentrante TEK-110
    Código: TEK‐110 008X015

    Unidad de fijación autocentrante TEK-110

    Ver catálogo adjunto para

    Características

    1. Capacidad de transmisión de torque media alta
    2. Dimensionamiento radial mínimo
    3. Tiempo de montaje reducido
    4. Presión superficial muy baja

    Centrado
    La serie TEK-110 es autocentrante. La concentricidad entre la maza
    y el eje están en el orden de los 0.02 y 0.04mm dependiendo de la
    calidad del mecanizado del eje y cubo.

    Tolerancia y Rugosidad

    Una buena terminación de torno es sufi ciente. La rugosidad máxima admisible será Rt=16 um.
    Las tolerancias máximas de mecanizado recomendadas son:
    Eje h8
    Cubo H8.

    Desplazamiento Axial

    Durante el apriete de los tornillos no se produce ningún corrimiento
    relativo entre maza y eje.

    Cálculo del Diámetro mínimo de la maza
    Ver catálogo adjunto para realizar el cálculo del diámetro mínimo de la maza necesario para que no se produzcan deformaciones ni roturas en la misma.

    ++++

    Ventajas de TEK POWER LOCK

    • Simplifica notablemente el montaje y elimina las operaciones de mecanizado para el alojamiento de la chaveta y el ajuste final
    • No requieren herramental complejo ni personal especializado
    • Escaso mecanizado de las piezas
    • Posibilidad de utilizar barras trefiladas comerciales para los ejes
    • Eliminación de juegos de mecanizado
    • Distribución de la presión sobre toda la superficie de contacto y no sólo sobre el flanco de la chaveta
    • Ninguna tendencia a la rotura por entalla
    • Aumento de la sección resistente del árbol
    • Elevada resistencia a la torsión y mayor resistencia a la fatiga
    • Posibilidad de aumentar las cargas axiales y la cupla transmitida disponiendo varias unidades cónicas en conjunto
    • Protección contra sobrecargas
    • Facilidad de posicionamiento axial y angular de las piezas a unir
    • Ausencia de juegos
    • Reducción de ruidos
    • Desgaste nulo
    • Protección contra la oxidación debido a la gran presión que se genera entre las superficies

    Aplicaciones

    En todos aquellos casos en los cuales se emplean actualmente los métodos tradicionales como soldadura, chavetas paralelas, lengüetas, chavetas tangenciales, espinas cónicas, ejes cónicos, perfiles acanalados, montajes en caliente, etc.
    Algunos de los usos más comunes son; fijación de volantes, poleas para correas, piñones para cadena, engranajes, levas de disco excéntricas, discos de freno, acoplamientos, tambores de cinta transportadora, comandos para ascensores, en la construcción de grúas, compresores, motores Diesel, máquinas para la industria del vidrio y cerámica, máquinas para embalaje, prensas, molinos trituradores, etc.
