SE VENDEN EN PAQUETES DE 3,05 METROS
Incluye una unión.

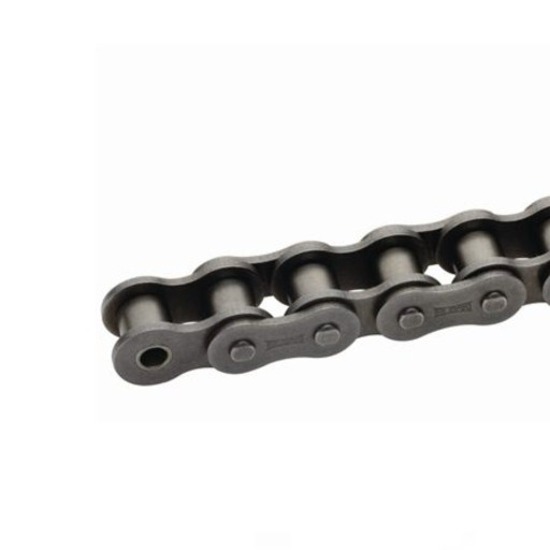

Cadena de Rodillos industrial
El sistema de accionamiento por medio de cadenas de rodillo y engranajes es dentro de la transmisión mecánica un sistema sólido y seguro, donde no se producen resbalamientos, manteniendose constante la relación de transmisión con rendimientos del orden del 98%. Con una buena selección de los mandos, repartiendo la carga sobre varios dientes del piñón, se prolonga la vida útil de la cadena; asimismo con la clásica elasticidad de la cadena, sumada a una buena lubricación, se amortigua los golpes por cargas intermitentes.
Series
Serie H/H (hard/hole) para doble paso, con placas reforzadas perforadas.
Serie HP (hollow pin), cadenas con perno hueco.
Serie H/COT, con placas reforzadas con pernos "enchavetados", en lugar de remachados. Proporciona mayor rigidez y resistencia a la rotura.
Serie SS (stainless steel), son de acero inoxidable.
Serie H - (hard):
La cadena de la serie H se diferencian de la cadena de la serie ANSI G8 en el grosor de las placas de enlace. Las placas de enlace tienen el mismo grosor que las placas de enlace del siguiente tamaño de paso más grande en la serie ANSI G8. El mayor grosor de las placas de unión proporciona un 9% más de capacidad de resistencia a la tracción.
En comparación con la serie anterior, la vida útil de la serie H se duplica mediante el uso de casquillos sólidos en lugar de casquillos rizados.
En resumen, las cadenas de la serie H son especialmente adecuadas para situaciones en las que la carga es pesada y la velocidad de funcionamiento es baja (hasta 50 m / min) o donde las condiciones de funcionamiento son severas.
Aclaraciones norma BS
Terminación en B: stándard, placas en "forma de 8"
Terminación en C: placa recta, sin "forma de 8"
LUBRICACIÓN
- por goteo
- por baño
- por bomba.
El lubricante adecuado para una temperatura ambiente de 5° a 40° C, es de SAE 30.
INSTALACIÓN
La correcta instalación de una transmisión por cadena a rodillo es factor preponderante en la duración y eficacia del mando. Es aconsejable prestar atención a los siguientes puntos:
- Montar sólidamente los engranajes sobre los ejes, con chaveta y prisionero para sujetar la misma.
- Ubicar los engranajes lo mas cerca posible de los cojinetes de apoyo.
- Alinear con sumo cuidado ambos engranajes entre si y controlar el perfecto paralelismos de los ejes.
- Preveer la posibilidad de variar la distancia entre ambos ejes, para facilitar el mantener la tensión correcta de la cadena.
- No colocar una cadena nueva sobre engranaje desgastados o viceversa, pues resulta perjudicial para el elemento nuevo.
MANTENIMIENTO
Para mantener adecuadamente una instalación, es conveniente cuidar los siguientes detalles:
- Tipo de lubricación correcta de acuerdo a la velocidad de la cadena.
- Lo más frecuente posible, quitar la cadena, lavarla a fondo con nafta y sumergirla en aceite pesado o grasa caliente para que penetre en todos los pernos, bujes y rodillo. Luego dejar escurrir fuera del baño caliente y volver a colocar sobre los engranajes.
- Observar periódicamente el estado de los diversos elementos componentes.
Garantía: 6 meses.
Las imágenes son meramente ilustrativas.
