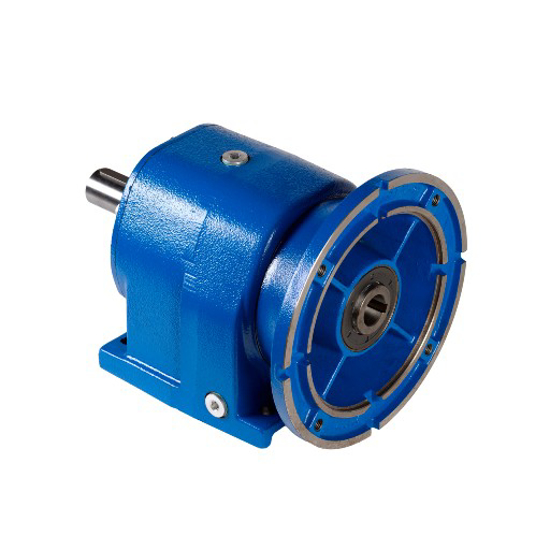

Los reductores y motorreductores coaxiales AM constituyen la mejor relación torque-precio para las aplicaciones industriales que precisan un importante número de revoluciones del eje salida.
La serie de reductores y motorreductores coaxiales de engranajes AM/AR habilita la utilización de cargas elevadas sin perjucio de la estructura ni del rendimiento. Su estructura monolítica presenta una marcada rigidez y robustez.
Calidad, marca y versatilidad son los valores que STM aplica a este modelo de reductores coaxiales para aplicaciones industriales.
La serie está compuesta por varios trenes/etapas de engranaje reducción:
SIMPLE TREN /1
DOBLE TREN /2
TRIPLE TREN /3
El montaje puede ser en patas o con diversas bridas de salida. SERIE AM Pam: AMP - AMF.
No incluye el motor eléctrico. En caso de precisar el motorreductor completo, consultá a nuestros especialistas, te responderemos al instante.
Valor de velocidad de entrada en la Tabla de Selección Interactiva es de 1500 RPM. Para otros valores, verificar PDFs adjuntos.
Tamaños de la serie AM son de 25 a 140 (Modelos 25, 120 y 140 -no publicados- son armados a pedido, consultarnos y confirmaremos disponibilidad rápidamente).
Presenta ejes de salida desde Ø11 hasta Ø80 con disponibilidad de presentación en montaje en Patas, Brida o Pendular con un brazo de reacción.
- Torque de Salida (Nm) Min 12 – Max 4300
- Potencia entrada (kw) Min 0.03 – Max 88.97
- Relación de reducción Min 2.4 – Max 301.2
Diámetros del Eje vienen en sus versiones Estándar tal informados en la tabla interactiva de selección. Diámetros opcionales: Para reductores de Tamaño 25, Opcional 14 mm; Tamaño 35, Opcional 19 y 20 mm; Tamaño, 41 Opcional 19 y 25 mm; Tamaños 45 y 50, Opcional 24 y 30 mm; Tamaño 55, Opcional 32 ; Tamaño 60, Opcional 28 y 35 mm; Tamaño 70. Opcional 35; Tamaño 80. Opcional 38; Tamaños 90 y 100, Opcional 48; y Tamaño 140, Opcional 80 mm.
Elección del reductor
Para la elección del reductor, con tu potencia de entrada Kw (motor eléctrico) verificá cuál es el torque de salida (par T2) y la velocidad de salida RPM (n1, min-1) que necesitás. En base a la relación de reducción que necesitás, se elige la cantidad de trenes o etapas de engranajes.
Facilitamos índice de catálogo, tabla de potencia, características técnicas, manual de usuario, mannual de mantenimiento y las prestaciones de los reductores en los PDF Adjuntos.
Lubricación
Modelos 25 al 60 inclusive, lubricación con Aceite Sintético Shell 220 o equivalente.
Modelos 80 al 120 inclusive, lubricación con Aceite Mineral Shell 320 o equivalente
Lubricación asegurada por vida útil del aceite.
Se presenta la Tabla de Lubricación en el PDF adjunto provisto para el fabricante, de acuerdo a la estabilidad a las distintas temperaturas.
Conocé más de los accesorios para los reductores de velocidad AM, posiciones de montaje, sus dimensiones y otras características técnicas en los PDFs adjuntos.
Cualquier duda, consultanos. Te responderemos al instante.
Garantía: 6 meses. Se garantiza la entrega del reductor verificado en funcionamiento. De existir falla de fábrica, solucionaremos el el inconveniente de forma acorde para con el cliente.
Las imágenes son meramente ilustrativas.
