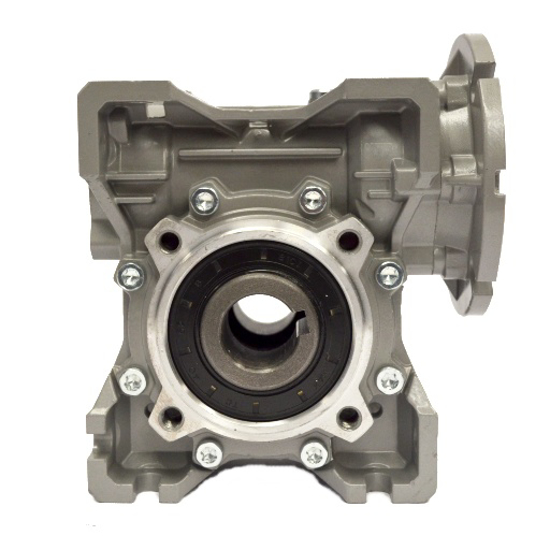

Reductor Sin fin y Corona NFCN
Marca STM
Los Reductores con tornillos sin fin NFCN son la alternativa económica y a su vez efectiva a la serie WI/WMI.
Proveen prestaciones similares y aseguran su propósito a un precio más accesible.
Es la solución mas sencilla, versátil y rápida del portfolio de STM China.
Siguiendo el criterio de máxima confiabilidad y excelente relación calidad/precio, STM te ofrece un reductor con forma cúbica que permite un montaje universal para que lo puedas colocar sobre cualquiera de sus caras.
La sencilla estructura del reductor aporta una gran rentabilidad y un funcionamiento silencioso permitido por una correcta amortiguación de los impulsos.
Además de proporcionar esta flexibilidad, se puede disponer accesorios modulares tales como eje simple o doble de salida y una brida standard de salida. Ver en productos relacionados sugeridos debajo para agregar estos accesorios.
Para usuarios que buscan simplicidad de conexión y garantía de solución de reducción, los reductores WMI se ofrecen en las siguientes relaciones disponibles: 1/7,5, 1/10, 1/15, 1/20, 1/25, 1/30, 1/40, 1/50, 1/60, 1/80, 1/100.
Material: Aluminio Inyectado.
Este modelo admite acoplamiento con motores IEC 56B14.
Esta preparado para motor trifasico 1500 RPM B14 carcasa 30.
Valor de velocidad de entrada en la tabla inicial de selección es de 1500 RPM. Para otros valores, consultar a nuestro equipo técnico.
Serie NFCN
El tamaño de esta serie NFCN es de 30-90.
Dispone ejes de salida huecos desde Ø14 hasta Ø35.
- Torque de Salida (Nm) Min 12 – Max 415
- Potencia entrada (HP) Min 0.07 – Max 8.44
- Relación de reducción Min 7.5 – Max 100
Elección del reductor
Para la elección del reductor, verificá cuál es el torque de salida (par T2) y la velocidad de salida RPM (n1, min-1) que necesitás.
De las tablas de las prestaciones de los reductores, se adoptará el reductor para el cual el resultado T2' x FS (factor de servicio) será menor o igual a T2M. Sigue el control de cargas radiales, axiales y del límite térmico (donde está previsto).
Facilitamos tabla de potencia de la serie WI/WMI sólo como lineamiento para la elección del reductor NFCN.
En caso de que necesites agregar un motor (adquirir el motoreductor completo), verificá los productos sugeridos como relacionados teniendo como dato la potencia de entrada máxima (HP). Cualquier duda consultanos, te responderemos al instante.
Lubricación
Lubricación asegurada por vida útil del aceite.
La lubricación de los reductores está permitida por medio de un sistema mixto en baño de aceite y por chapoteo, que garantiza normalmente la lubricación de todos los componentes internos del reductor. Para aquellas posiciones de montaje caracterizadas por ejes de rotación verticales, se adoptan particulares soluciones para garantizar una buena lubricación también de los componentes que se encuentran en posiciones más desfavorables.
Los reductores con tornillo sin fin se caracterizan por un elevado componente de roce, variable de acuerdo a las características de dentadura del engranaje y de las velocidades de rotación del cinematismo, y por este motivo necesitan una cuidadosa lubricación. Para este tipo de reductores se usan y recomiendan aceites de base sintética, que mejoran el rendimiento y poseen una mayor estabilidad de viscosidad.
Garantía
Duración: 6 meses. Se garantiza la entrega del reductor puesta en funcionamiento. En caso de comprobar falla de fábrica, solucionaremos el evento de forma acorde para solucionar el inconveniente con el cliente.
Las imágenes son meramente ilustrativas.
